Nieuw Dubbele Station Afschuinmachine voor Stalen Pijp in Cangzhou, Hebei, China
Nieuw
Doubleclick to zoom in
Contact the seller for
additional photos and information.
Specificaties
- Conditie
- nieuw
- Snelheid platte kop
- 12-18 stuks/minuut
- Platte kop motor frees
- 7,5KW, 6-traps, 2 eenheden (uitgerust met twee frequentieomvormers)
- Stapvermogen
- 7,5KW, Niveau 4, 1 set (uitgerust met een frequentieomvormer)
- Duwende motor
- 0,37KW, Niveau 4, 1 eenheid
- Toevoermethode
- Servomotor voeding
- Klemsysteem
- De klem heeft een asymmetrisch ontwerp, waarbij de onderste klem een hoek van 10 graden maakt om de stalen pijp nauwkeurig in de vlakke koppositie te krijgen. De bovenste klem is ontworpen onder een hoek van 60 graden om beter te klemmen.
- Stappensysteem
- Het stappensysteem heeft een contragewichtontwerp en een structuur met dubbele tandwielkast. Snelheidsregeling met variabele frequentie voor snel stappen en aanpassing aan verschillende snelheidsvereisten voor pijpflatkoppen
- Categorie
- Gear afwerking in China
- Subcategorie
- Stalen pijp afschuinen machine
- Advertentie ID
- 95574590
Omschrijving

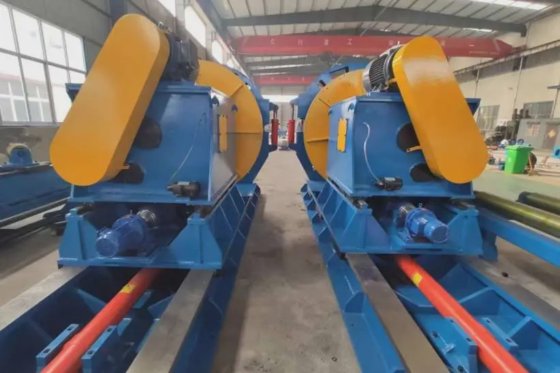

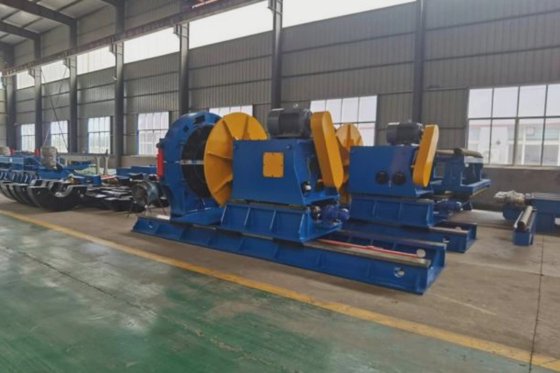

Dit apparaat is een machine voor het afschuinen van het vlakke uiteinde van stalen pijpen met twee stations. Deze machine maakt gebruik van volwassen en betrouwbare processen en technologieën en kan tegelijkertijd mechanische afschuiningen aan het vlakke uiteinde van twee stalen pijpen uitvoeren.
Dubbele Station Afkantmachine voor Stalen Pijp Specificatie
Dubbele Station Afkantmachine voor Stalen Pijp Materiaal Samenstelling
1. Elektronisch regelsysteem
De werking van het automatische systeem wordt geregeld door PLC, en de loopbalk maakt gebruik van frequentieregeling om de stapsnelheid te regelen.
Het belangrijkste controlekabinet omvat PLC, frequentieconvertor en relaiscontrolesysteem, en een verrichtingsconsole is geschikt voor verrichting. Het keurt roestvrij staalpaneel en 2 werkende lijsten goed.
2. Mechanisch systeem
1) Voedingssysteem (2 sets);

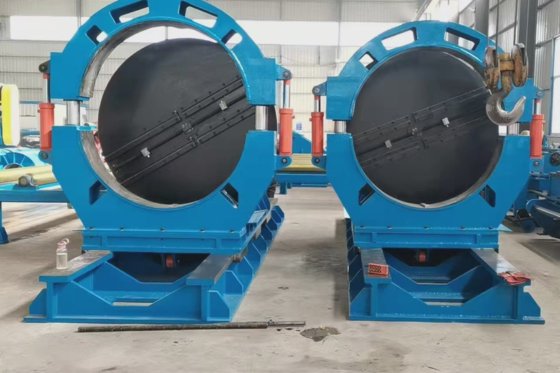

2) Stalen pijp plat hoofd ondersteuning en klemsysteem (2 sets aan elke kant);
3) Het hoofd van de snijderspindel en het systeem van de aandrijvingsmotor (2 reeksen);
4) Walking beam management en step transfer systeem (3 banen, 1 set);
5) Positioneersysteem met vaste vork (3 kanalen, 1 set);
6) Tafel met dubbele duwrol en stootjessysteem (2 sets).
Dubbele Station Afschuinen Machine voor stalen buis werkproces
Deze machine voor het afschuinen van pijpen maakt gebruik van PLC om de automatische pijplijnverdeling, stapsgewijze overdracht, klemmen, voeden en intrekken, duwen en andere handelingen te regelen, en de linker en rechter dislocaties zijn vlak of de twee zijden zijn uitgelijnd.
Het pijptaksysteem kiest eerst twee pijpen en scheidt ze automatisch in twee pijpsleuven.
Na de automatische linkerdruk stapt u weer in het dubbele station om de rechtersnijkop in te voeren, de rechtersnijkop klemt automatisch, voert aan, trekt in, laat de klem los en stapt dan in het dubbele station.
Stap na de automatische rechterdruk opnieuw in het dubbele station om de linkersnijkop binnen te gaan, de linkersnijkop klemt automatisch, voert aan, trekt in, laat de klem los en stapt vervolgens in het dubbele station.
Tijdens automatisch continubedrijf worden handelingen zoals platdrukken, klemmen, aanvoeren, terugtrekken en losmaken tegelijkertijd aan de linker- en rechterkant uitgevoerd.
