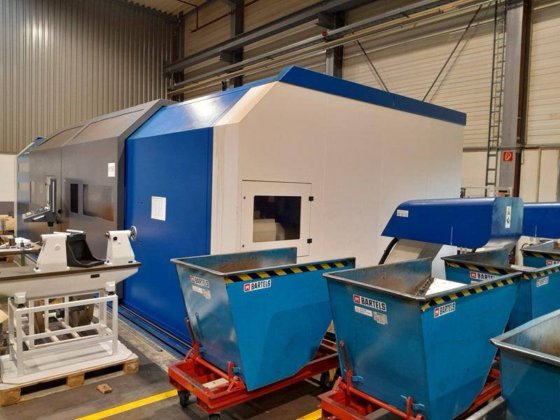

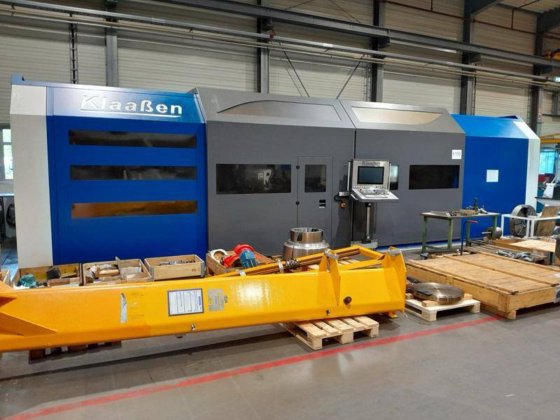

Gebruikte 2019 KLAAßEN SDM15-5 in Halberstadt, Saksen, Duitsland
Gebruikte
Doubleclick to zoom in
Contact the seller for
additional photos and information.
Specificaties
- Conditie
- gebruikte
- Jaar
- 2019
- Voorraadnummer
- 10538
- Type controle
- CNC
- Controle

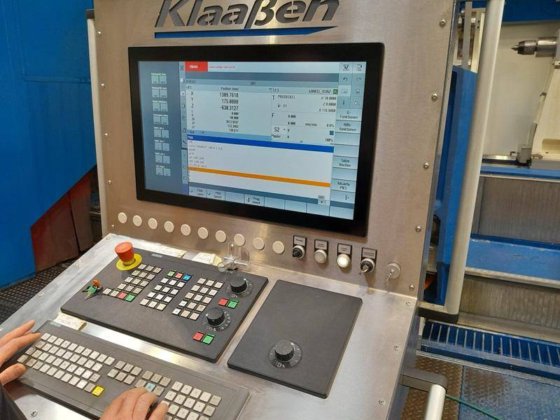

- Sinumerik 840Di sl
- Machine-nr.
- 6015XXXXX
- Draaisnelheden
- 6.500 RPM
- C-as snelheid
- 3000 RPM
- Centrumafstand
- 4500 mm
- Maximumkoppel
- 33.480 Nm
- Snelle rijsnelheid x-as
- 10 m / min
- Snelle bewegingssnelheid y-as
- 10 m / min
- Snelle verplaatsingssnelheid z-as
- 30 m / min
- Diameter staartstukcilinder
- 160 mm
- Max. draaidiameter
- 1500 mm
- X-as beweging
- 4200 mm
- Y-as beweging
- 1080 mm
- Z-as beweging
- 1080 mm
- Aantal assen
- 7
- Lagerdiameter
- 395 mm
- - klaaßen motor freesspindel
- 37 kW / 4.000 tpm / 330 Nm
- Categorie
- Bewerkingscentra in Duitsland
- Subcategorie
- Cnc-draaibewerkingscentrum
- Advertentie ID
- 108047225
Omschrijving
Meer informatie:

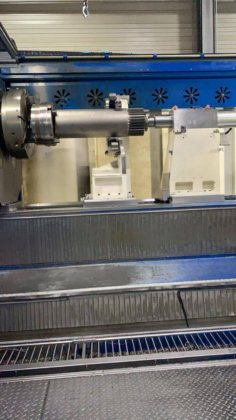

Hoofdspil S1 met elektrisch geklemde dubbele aandrijving.
In geklemde toestand functioneert deze als positioneringsaandrijving, waardoor een C-as kan worden gevormd.
Alle gereedschapsbewegingen worden uitgevoerd via de CNC-dwarsslede.
De CNC-lineaire assen op de dwarsslede zijn Z (longitudinaal), Y (verticaal) en X (dwars).

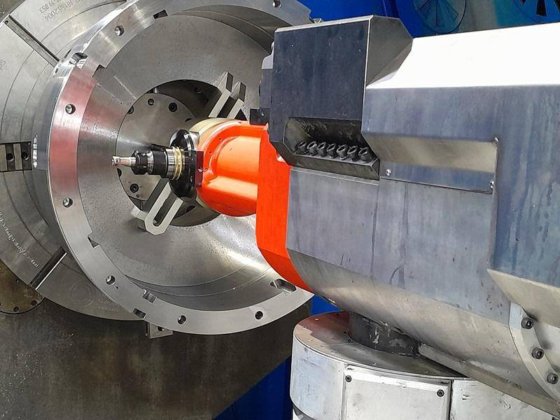

Aan de voorzijde van de X-as (dwarsslede) is de motorfreesspindel S2 gemonteerd.
Deze motorfreesspindel is traploos verstelbaar en gemonteerd op de B-as.
De losse kop is zijdelings verplaatsbaar via de NC-as ZR en de spindel is verplaatsbaar via de NC-as ZP.
De bril (hydraulisch en C-type) wordt aangedreven door driefasige tipaandrijvingen.
De uitrusting omvat:
- Oliekoelsysteem
- Robotgestuurde gereedschapswisselaar
- Spilkop met spelingvrije C-as
- Hydraulische bril
- C-type bril
- Losse kopassen ZR en ZP
- Volledig uitgeruste 3-assige freesmachine (Y-as verplaatsing = 340 mm)
- Direct meetsysteem in alle CNC-assen
- Traploos instelbare motorfreesspindel
