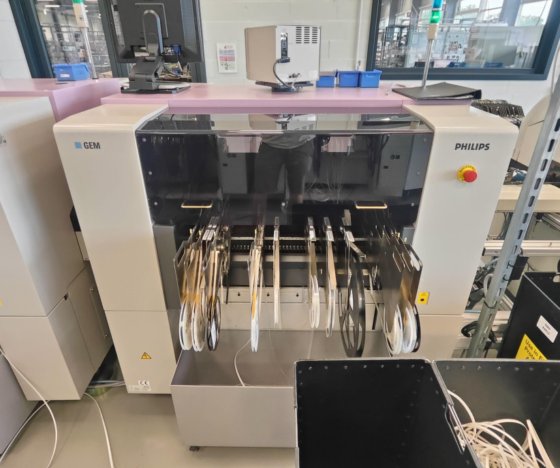

Nieuw Phillips Topaz in Veenendaal, Utrecht, Nederland
Nieuw
Doubleclick to zoom in
Contact the seller for
additional photos and information.
Specificaties
- Conditie
- nieuw
- Kleine
- 0201, 0402 passieve chips tot QFP, PLCC, BGA, CSP
- Chips/soic
- ±80 µm (3σ)
- Qfps
- ±60 µm tot ±40 µm, afhankelijk van kop en camera
- Omwentelingsnauwkeurigheid
- 0–360° in stappen van 0,01°
- On-board monitoring
- biedt feedback en diagnostiek over de plaatsing van componenten
- Functie
- Specificatie
- Hoofdopstelling
- 4 vliegen
- Maximale plaatsingssnelheid
- 14,000
- Componentbereik
- 0201 tot 32 mm, inclusief BGA's
- Plaatsingsnauwkeurigheid (3σ)
- ±40–80 µm
- Visie
- Lijnsensor + gebieds-CCD-opties
- Voercapaciteit
- 90–100 sleuven + lade-/staafinvoer
- Pcb-formaat
- Tot ~460 × 440 mm
- Componenthoogte
- Tot ~18,5 mm
- Uitlijning & software
- VICS‑2500 vision, SMEMA, Windows GUI
- Subcategorie
- Machines
- Subcategorie 2
- Kies en plaats
- Advertentie ID
- 105762577
Omschrijving
Plaatsingssnelheid:
Rated up to ~14.000 CPH (Topaz‑X)
Hoofdconfiguratie:
Enkele balk met 4 “vliegende nozzle-vervanging” koppen + 4 standaard koppen
SMT
Componenten Toolbox:
SMT Resource+ +11Scribd+11
In staat tot 32 mm pakketgrootte, minimum 0.4–0.5 mm QFP-pitch
Donkere onderkant BGA en μBGA-ondersteuning met bal pitch 0.75 mm en bal diameter 0.3 mm
Scribd+1Exapro+1
Nauwkeurigheid:
Scribd+ +2Exapro+2
Exapro+1Scribd+1
Vision System:
On-the-fly regelkamer (voorkant), optionele achterste camera
+1Scribd+1
Area CCD-camera beschikbaar voor fijne-pitch componenten en fiducial checks
+ +7Scribd+7

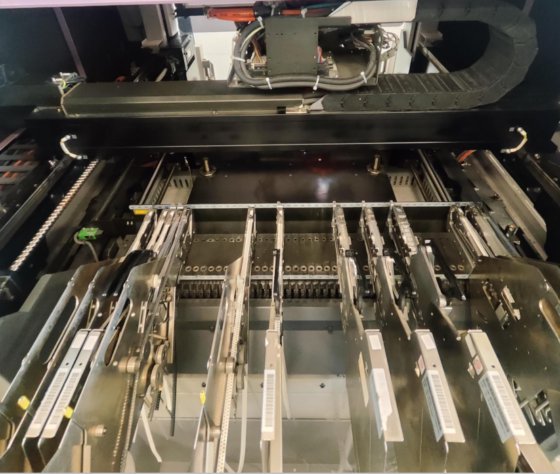

Voedersysteem:
Tot ca. ~90–100 tape-voedertalijen (8 mm, 12–56 mm breedten) plus stick/bak-voeders
Scribd+1Exapro+1
Snellwissel-voedertrolley of FES-wagens beschikbaar
eBay+ +7SMT Resource+7
PCB-afhandeling:
Verstelbare transportbreedte tot 460 × 440 mm standaard (sommige ondersteuning 646 × 457 mm)
Exapro+ +1
Bordhoogtecapaciteit tot ~18,5 mm bij sommige varianten
